Obtenez toutes les spécifications techniques dont vous avez besoin pour l’extendeur U-BRIDGE USB-C.

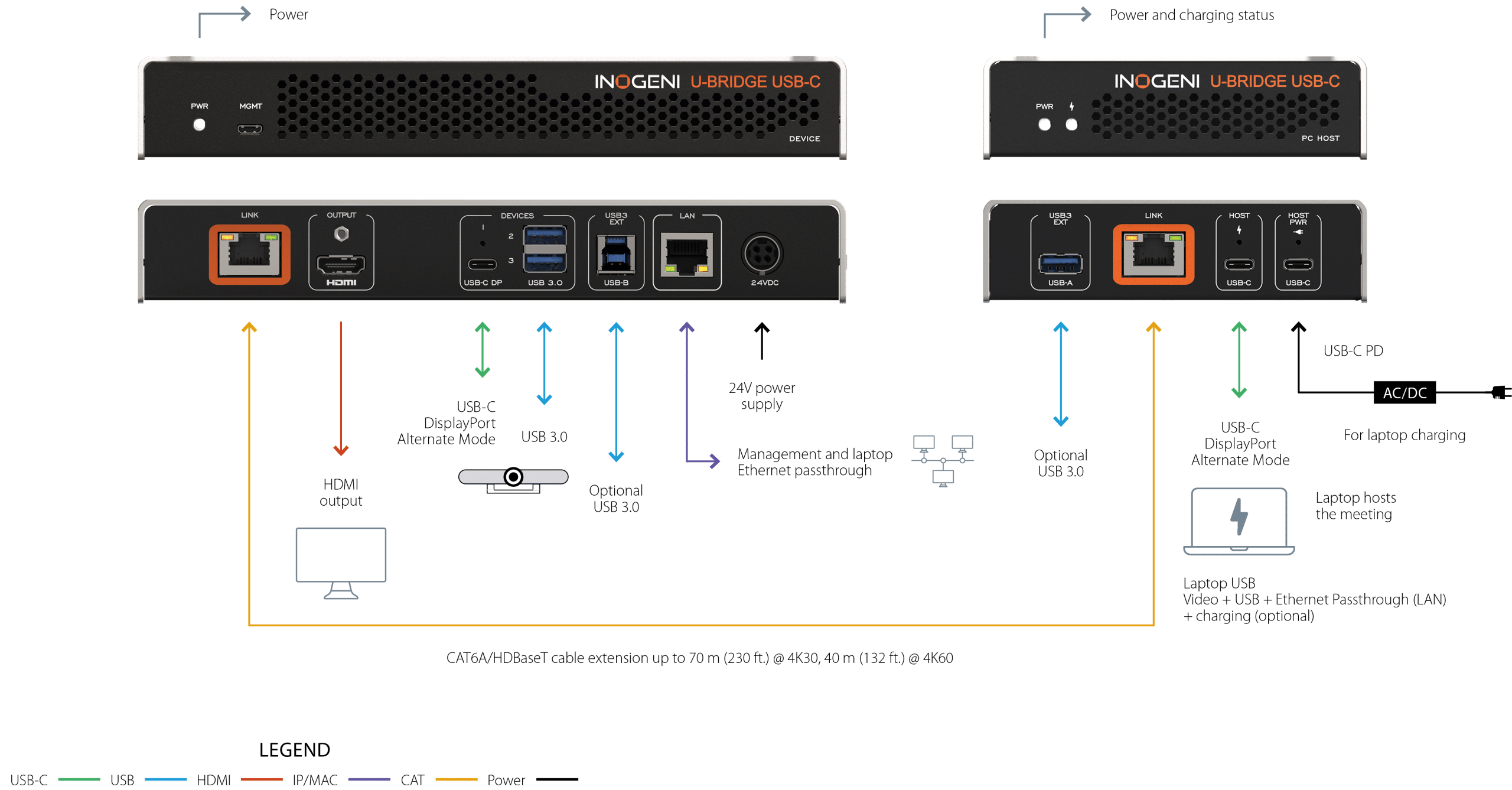

Schéma fonctionnel
Caractéristiques principales
Description
Conçue pour l’extension vidéo haute performance, la série U-BRIDGE USB-C prend en charge les données USB et le mode alternatif DisplayPort (4K60) jusqu’à 70 m (230 pi) via un câble CAT6A U/FTP.
- U-BRIDGE USB-C : offre une extension fluide pour un seul écran.
- U-BRIDGE USB-C DUO : ajoute une deuxième sortie HDMI pour prendre en charge les configurations de bureau étendu à double écran, tout en conservant les mêmes caractéristiques techniques robustes que le modèle standard.
LINK
Technologie
HDBaseT 3.0
Distance
Connexion directe jusqu’à 70 m (230 pi) via CAT6A U/FTP
Câblage
CAT6A U/FTP (Découvrez le câble INO-CAT6A)
NOTE : Nous ne recommandons pas l’utilisation d’une pince à sertir pour fixer les terminaisons. Notre recommandation est d’utiliser des terminaisons sans outillage pour assurer la préservation de l’intégrité du signal.
USB
Vitesses
USB 2.0 : jusqu’à 480 Mbps lorsque les périphériques USB sont prolongés
* USB 3.2 Gen 1 si les périphériques sont prolongés à l’aide de notre extendeur U-BRIDGE 3
Soutiens aux transferts
Types de transferts en masse, isochrone, interruption et contrôle.
Accélération matérielle intégrée pour les transferts isochrones et masse.
Vidéo – HDMI
Conformité HDCP
Conforme aux normes HDCP2.3, HDCP2.2 et HDCP1.4
Conformité HDMI
Conforme aux normes HDMI2.0b, HDMI1.4 et DVI1.0
Fréquence d’échantillonnage
600MHz
Sous-échantillonnage chromatique
YUV/RGB
4:4:4, 4:2:2
CEC
Capacité à envoyer des commandes CEC vers un périphérique d’affichage HDMI connecté.
Extendeur PC HOST
Connecteur hôte USB
1x prise USB Type-C avec trou de fixation pour le connecter à l’ordinateur portable.
- USB 2.0
- USB 3.2 Gen 1 (avec l’utilisation de notre extendeur U-BRIDGE 3)
- Vidéo jusqu’à 3840 x 2160 p60 / 4096 x 2160 p60
- Connectivité réseau
- Recharge via l’adaptateur secteur USB-C fourni
Connecteur d’alimentation USB
1x prise USB Type-C avec trou de fixation pour bloc d’alimentation USB-C
- Entrée d’alimentation
- Prise USB 2.0 réservé à la maintenance
Connecteur LINK
1x RJ45
Connecteur USB3-EXT
1x connecteur USB-A pour la connexion à notre U-BRIDGE 3, permettant la prise en charge de l’USB 3.2 Gen 1
LED
1x LED d’alimentation
1x LED d’état de charge
Dimensions (L x l x H)
7,0 cm x 9,7 cm x 2,3 cm
2,76 po x 3,82 po x 0,90 po
Poids
470 g (1,04 lb)
Fixation
Support de fixation fourni
Matériel du boîtier
Boîtier en aluminium/métal
Alimentation
Le module PC HOST est alimenté par le module DEVICE, sauf pour charger l’ordinateur portable.
Extendeur DEVICE
Connecteur USB
2x prises USB-A (USB 3.2 Gen 1)
1x prise USB-C (USB 3.2 Gen 1) avec trou de vis pour fixation
Sorties vidéo
Un seul écran :
- 1 x USB-C en mode DisplayPort Alternate – Source
- 1 x port HDMI 2.0 avec option de verrouillage du câble
- Jusqu’à 3840x2160p60 / 4096x2160p60
Deux écrans :
- 1 x USB-C en mode DisplayPort Alternate – Source
- 2 x ports HDMI 2.0 avec option de verrouillage du câble
- Jusqu’à 3840x2160p60 / 4096x2160p60
Connecteur LINK
1x RJ45
Connecteur USB3-EXT
1x connecteur USB-B permettant de brancher notre U-BRIDGE 3 si l’utilisateur a besoin d’une prise en charge USB 3.2 Gen 1
LED
1x LED d’alimentation
Courant disponible
Jusqu’à 1,8 A partagé entre les ports
Dimensions (L x l x H)
7,0 cm x 13,7 cm x 2,3 cm
2,76 po x 5,39 po x 0,90 po
Poids
800 g (1,76 lb)
Fixation
Support de fixation fourni
Matériel du boîtier
Boîtier en aluminium/métal
Interface IP
10/100Mbps
Prend en charge le protocole DHCP ou l’adressage statique.
Utilisé pour la gestion et la connectivité réseau USB-C via le module PC HOST.
Détails physiques
Dimensions de l’emballage
35,5 cm x 29 cm x 12,6 cm
14,0 po x 11,4 po x 4,96 po
Bloc d’alimentation
Entrée 100-240V AC, sortie 24V 2.5A DC
Poids de l'emballage
3610 g (9,96 lbs)
Contenu de l’emballage
1x module d’extendeur PC HOST
1x module d’extendeur DEVICE
1x câble USB Type-C vers Type-C
1x guide d’installation
2x supports de fixation pour le bloc d’alimentation
2x supports de fixation pour le bloc d’alimentation USB-C
2x support de fixation pour le module PC HOST
2x support de fixation pour le module DEVICE
16x vis à bois noires
1x bloc d’alimentation 100-240V AC en entrée, 24V 2.5A DC en sortie
1x Bloc d’alimentation USB-C– 100-240V AC en entrée, jusqu’à 20V 5A DC en sortie
Adaptateur électrique international avec cordon spécifique à la région (Amérique du Nord, UE, Royaume-Uni, Australie/NZ ou Japon)
Température de fonctionnement
0 °C à 50 °C
32 °F à 122 °F
Température de stockage
-20 °C à 70 °C
-4 °F à 158 °F
Humidité de fonctionnement
20 % à 80 % d’humidité relative, sans condensation
Humidité relative
10 % à 90 % d’humidité relative, sans condensation
Information
Code UPC - U-BRIDGE USB-C
051497480417
Code UPS - U-BRIDGE USB-C DUO
051497480431
Origine
Canada
Garantie
5 ans
Certifications
Certifications – appareil
FCC, CE, UKCA, RoHS, SoV, RCM, NOM
Certifications – bloc d’alimentation (60W)
FCC, CE, UKCA, CB, UL, TUV, EMC, IEC62368
Certifications – bloc d’alimentation (100W)
FCC, CE, UKCA, IEC62368
Conforme à la norme TAA
Oui
Ce qu'il y a dans la boîte
- 1x module d’extendeur PC HOST
- 1x module d’extendeur DEVICE
- 1x câble USB Type-C vers Type-C
- 1x guide d’installation
- 2x supports de fixation pour le bloc d’alimentation
- 2x supports de fixation pour le bloc d’alimentation USB-C
- 2x support de fixation pour le module PC HOST
- 2x support de fixation pour le module DEVICE
- 16x vis à bois noires
- 1x bloc d’alimentation 100-240V AC en entrée, 24V 2.5A DC en sortie
- 1x Bloc d’alimentation USB-C– 100-240V AC en entrée, jusqu’à 20V 5A DC en sortie
- Adaptateur électrique international avec cordon spécifique à la région (Amérique du Nord, UE, Royaume-Uni, Australie/NZ ou Japon)
